Монтаж системы охлаждения силовых трансформаторов
Для трансформаторов мощностью до 6300 кВА применяют охлаждающее устройство в виде трубчатых баков и трубчатых радиаторов с естественным движением масла и воздуха (системы охлаждения М). Система охлаждения трансформаторов с навешенными радиаторами состоит из радиаторов и плоских кранов. Для трансформаторов мощностью от 10 до 100 MBА применяют охлаждающие устройства в виде трубчатых радиаторов, обдуваемых осевыми вентиляторами (система Д).
В системе охлаждения типа Д для обдува каждого радиатора устанавливают по два осевых вентилятора серии МЦ-4 с трехфазными электродвигателями. Перед установкой все узлы и детали системы охлаждения распаковывают, очищают от пыли и смазки. Особое внимание уделяют двигателям вентиляторов и крыльчаткам. При длительном хранении проверяют смазку в подшипниках двигателей и сопротивление обмотки статора. В случае увлажнения двигатели перед установкой просушивают.

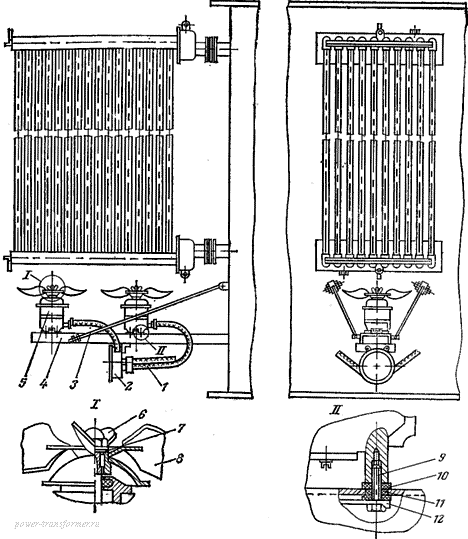

1 — силовой кабель;
2— распределительная коробка;
3 — растяжка;
4 — полка (швеллер);
5 — электродвигатель;
6 — глухая гайка;
7 — прокладка;
8 — вентилятор;
9 — болт;
10, 11 — прокладки;
12 — треугольная шайба
Вначале производят монтаж крыльчатки на двигателе. Крыльчатку вместе с картонной шайбой насаживают на покрытый смазкой свободный конец вала электродвигателя и закрепляют фасонной глухой гайкой. Затем двигатели с вентиляторами устанавливают на предварительно смонтированных на баке трансформатора швеллерах. После установки вентиляторов сначала от руки, а затем пробным включением электродвигателя проверяют их работу. При этом крыльчатки должны свободно вращаться и не иметь биений. В случае обнаружения вибрации необходимо устранить ее путем балансировки и надежного закрепления крыльчатки на валу электродвигателя, а электродвигателя — на установочном швеллере. На швеллерах кроме вентиляторов закрепляют распределительные коробки (одна коробка на два двигателя). Питающая магистраль образуется соединением всех распределительных коробок и магистральной коробки в кольцевую сеть. Для этого трехжильным кабелем соединяют все коробки между собой, прокладывая кабель в металлическом рукаве и крепя его с помощью металлических скоб к баку трансформатора.
Двигатели защищены плавкими предохранителями, которые находятся в распределительных коробках. Силовая электрическая цепь защищается от токов короткого замыкания автоматическими выключателями, расположенными в шкафу автоматического управления дутьем типа ШД. Кроме автоматических выключателей в шкафу расположены магнитный пускатель для управления электродвигателями обдува, реле времени для предотвращения включения электродвигателей при кратковременной перегрузке трансформатора, промежуточное реле для включения магнитного пускателя и универсальный переключатель на три положения: автоматическое, местное и отключено.
