Взрывозащищенные асинхронные трехфазные электродвигатели с короткозамкнутым ротором серий АИМ, В, ВА, АВ предназначены для эксплуатации во взрывоопасной окружающей среде.
Габаритные и присоединительные размеры серии АИМ |
| Каталог | Описание | Технические характеристики | |

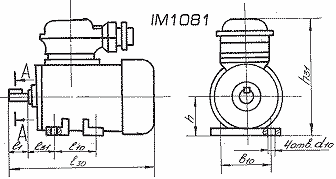

Конструктивные исполнения по способу монтажа

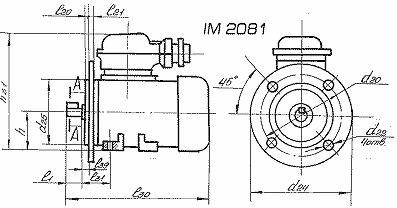

Конструктивное исполнение IM2081

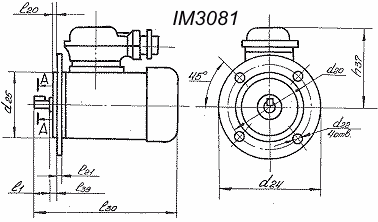

Конструктивное исполнение IM3081
Таблица габаритных и установочно-присоединительных размеров
| Серия | b10 | l10 | l30 | l31 | h | h5 | h31 | d24 | h37 | l1 | d1 | d10 | d20 | d22 | d25 | b1 | h1 | l20 | l21 | l39 |
|
АИМ63В2У2 АИМ63В4У2 АИМ63В6У2 АИМ63А2У2 АИМ63А4У2 АИМ63А6У2 |
100 | 80 | 275 | 40 | 63 | 16 | 215 | 160 | 152 | 30 | 14 | 7 | 130 | 10 | 110 | 5 | 5 | 3,5 | 8 | 1,5 |
|
АИМ71А2У2 АИМ71А4У2 АИМ71А6У2 АИМ71В2У2 АИМ71В4У2 АИМ71В6У2 |
112 | 90 | 305 | 45 | 71 | 21,5 | 229 | 200 | 158 | 40 | 19 | 7 | 165 | 12 | 130 | 6 | 6 | 3,5 | 12 | 1,5 |
|
АИМ80А2У2 АИМ80А4У2 АИМ80А6У2 АИМ80В2У2 АИМ80В4У2 АИМ80В6У2 |
125 | 100 | 330 | 50 | 80 | 24,5 | 245 | 200 | 165 | 50 | 22 | 10 | 165 | 12 | 130 | 6 | 6 | 3,5 | 12 | 1,5 |
|
АИМ90L2У2 АИМ90L4У2 АИМ90L6У2 |
140 | 125 | 390 | 50 | 90 | 27 | 320 | 250 | 230 | 50 | 24 | 11 | 215 | 15 | 180 | 8 | 7 | 4 | 12 | 1,5 |
|
АИМ100S2У2 АИМ100S4У2 АИМ100L4У2 АИМ100L6У2 АИМ100L8У2 |
160 | 140 | 450 | 60 | 100 | 31 | 375 | 250 | 275 | 60 | 28 | 12 | 215 | 15 | 180 | 8 | 7 | 4 | 14 | 2 |
| АИМ132М2У2 | 190 | 140 | 500 | 80 | 112 | 35 | 415 | 300 | 303 | 80 | 32 | 12 | 265 | 15 | 230 | 10 | 8 | 4 | 16 | 2 |
| АИМ132МА4 | 6 | |||||||||||||||||||
| АИМ132МА8 | 8 | |||||||||||||||||||
| АИМ132МА62 | 7 | |||||||||||||||||||
| АИМ132М4У | 3 | |||||||||||||||||||
| АИМ132М8У2 | 5 | |||||||||||||||||||
| АИМ132М6У2 | 4 |
