Двигатели обдува трансформаторов

Электродвигатели вентиляторов для обдува трансформаторов АБ63
(АБ63А4ВУ1, АБ63А4ВУХЛ1)

двигатель обдува трансформатора Данный тип электродвигателей предназначен для работы от трехфазной сети переменного тока частотой 50 Гц, для привода осевого вентилятора системы охлаждения трансформаторов типа Д при значении климатических факторов согласно ГОСТ15150-69.


Так же мы производим крыльчатку для электродвигателей и рабочее колесо вентиляторов охлаждения трансформаторов.



ДВИГАТЕЛИ И КРЫЛЬЧАТКИ В НАЛИЧИИ

Электродвигатели обдува трансформаторов
АБ63А4ВУ1, АБ63А4ВУХЛ1

- с металлической или пластиковой (полиамидной) крыльчаткой
- с защитной сеткой
- с переходным щитом по месту крепления двигателя АЗЛ

ПРИ ЗАКАЗЕ СЕЙЧАС - СКИДКИ!

Поставляем также электродвигатели обдува трансформаторов марок 2ДАТ100-250-1,5, 5АИ63А4ТР, АИР63А4ТР, АДМ63А4ТР

Звоните: + 7 (4922) 33-00-36, +7 (904) 260 63 33
E-mail: velta33@mail.ru


ЗАО "ВЭЛТА-Центр" производит и поставляет вентиляторы обдува трансформаторов, которые изготавливаются на базе асинхронного двигателя АБ63А4 0,25 кВт, 1500 об/мин трансформаторного исполнения IM3281 с крыльчаткой металлической КМ 4.400.014 или полиамидной (пластиковой) КП 4.400.014.

По заказу вентиляторы поставляются с защитной сеткой (кожухом, ограждением). Защитная сетка обеспечивает надежную защиту радиаторов трансформаторов от деформаций и попадания в зону вращения лопастей посторонних предметов тем самым предотвращает травматизм обслуживающего персонала, что отвечает требованиям безопасности и охраны труда.

Специальные предложения:

двигатель обдува с защитной сеткой

Двигатель обдува с защитной сеткой

комплект оборудования обдува трансформаторов

Комплект оборудования обдува трансформаторов

двигатель с полиамидной крыльчаткой

Двигатель с полиамидной крыльчаткой


Электродвигатель АБ63



Технические данные двигателей обдува трансформаторов

Наименование параметра двигатель АБ63А4 двигатель АБ63B4
Номинальная мощность, кВт 0.25 0.37
Номинальное напряжение, В 220/380 220/380
Частота сети, Гц 50 50
Номинальный потребляемый ток, А 1.51/0.87 2.04/1.18
Номинальная частота вращения, мин-1 1320 1320
КПД, % 67 68
Коэфф. мощности 0.65 0.7
Отношение максимального вращающего момента к номинальному 2.2 2.2
Отношение минимального вращающего момента к номинальному 1.8 1.8
Отношение начального пускового момента к номинальному 2.0 2.3
Отношение начального пускового тока к номинальному 5.0 5.0
Среднее значение уровня звука, дБА не более 57 не более 56
Масса, кг 5.2 5.5
  • Исполнение по способу монтажа IM3281, ГОСТ 2479-79;
  • Класс изоляции для двигателей АБ63 - В;
  • Электродвигатели вентиляторов охлаждения могут поставляться с четырехлопастной металлической крыльчаткой диаметром 400 мм или полиамидной крыльчаткой и специальной гайкой для крепления.

Документация на электродвигатель АБ63

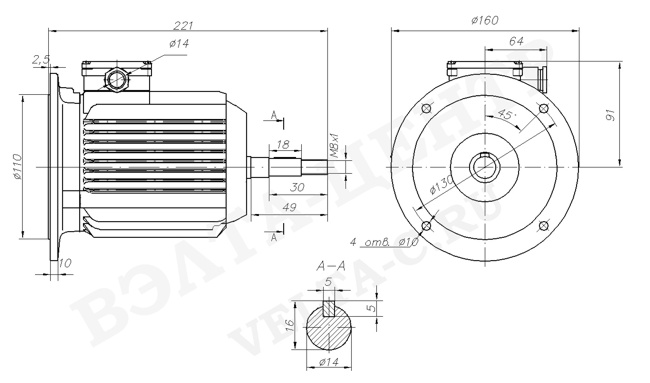

Габаритные, установочные и присоединительные размеры АБ63А4В

электродвигатель вентилятора обдува

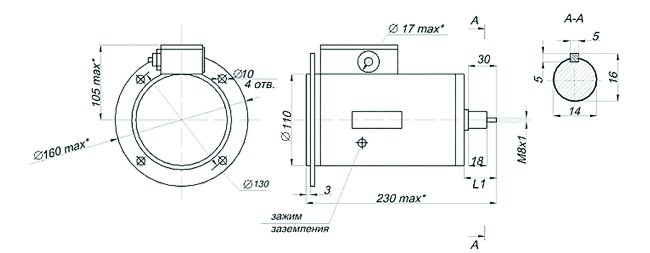

схема двигателя обдува

* - справочные размеры

Тип электродвигателя Длина выходного вала L1 (мм)
АБ63А4ВУ1 L1 = 49
АБ63А4ВУХЛ1 L1 = 49

Крыльчатка электродвигателя вентилятора охлаждения трансформаторов

крыльчатка электродвигателя вентилятора Крыльчатка электродвигателей обдува трансформаторов типа АЗЛ 31-4 для вала диаметром 17 мм

Цена по запросу


Типы изготовляемых металлических крыльчаток вентиляторов охлаждения:

  • «Крыльчатка КМ 4.400.014 с гайкой»
    (крыльчатка металлическая 4-лопастная на диаметр вала 14 мм)
  • «Крыльчатка КМ 4.400.017.033»
    (крыльчатка металлическая 4-лопастная на диаметр вала 17 мм для АЗЛ)

Полиамидная (пластиковая) крыльчатка

крыльчатка пластиковая Производим электродвигатели обдува АБ63 с полиамидной крыльчаткой типа КП 4.400.014 - аналог электродвигателей 2ДАТ с крыльчаткой КЦП и ДАТ126 с крыльчаткой ЭВСТ1.001.

Цена по запросу


  • «Крыльчатка КП 4.400.014»
    (крыльчатка полиамидная 4-лопастная на диаметр вала 14 мм)

Цены на оборудование для вентиляторов обдува трансформаторов

Тип оборудования Цена,
рублей

с НДС
Комплект (электродвигатель, крыльчатка полиамидная, гайка для крепления)
АБ63А4ВУ1 по запросу
АБ63А4ВУХЛ1 по запросу
АБ63В4ВУ1 по запросу
АБ63В4ВУХЛ1 по запросу
Комплект (электродвигатель, крыльчатка металлическая, гайка для крепления)
АБ63А4ВУ1 по запросу
АБ63А4ВУХЛ1 по запросу
АБ63В4ВУ1 по запросу
АБ63В4ВУХЛ1 по запросу
Электродвигатель (при заказе без крыльчатки)
АБ63А4ВУ1 по запросу
АБ63А4ВУХЛ1 по запросу
АБ63В4ВУ1 по запросу
АБ63В4ВУХЛ1 по запросу
Крыльчатка металлическая*
Для электродвигателя АБ, АИР, АИС, АДМ по запросу
Для электродвигателя АЗЛ 31-4 по запросу
Крыльчатка полиамидная (пластиковая)*
Для электродвигателя АБ, АИР, АИС, АДМ по запросу
Другое оборудование
Переходной щит ЩП 4-3 АЗЛ для крепления по месту электродвигателя АЗЛ по запросу
Сетка защитная ЗС по запросу


При крупных заказах и постоянным клиентам – специальные скидки!

* - при заказе уточняйте тип нужной вам крыльчатки
