Габаритные и присоединительные размеры электродвигателей АИР

Двигатели АИР | Описание серии | Технические характеристики |

Конструктивные исполнения по способу монтажа: IM1081-IM1082

Конструктивное исполнение по способу монтажа: IM1081 - на лапах с одним цилиндрическим концом вала любого пространственного положения

Конструктивное исполнение по способу монтажа: IM1082 - на лапах с двумя цилиндрическими концами вала любого пространственного положения

Габаритные размеры

Тип двигателя	Число полюсов	Габаритные размеры, мм
		l30	l33	h31	d30
АИР 50	2,4	178	200	130	107
АИР 56	2,4	203	230	141	120
АИР 63	2,4,6	227	261	154	135
АИР 71	2,4,6,8	272,5	316,5	188	163
АИР 80 А	2,4,6,8	296,5	350	204,5	177
АИР 80 В	2,4,6,8	320,5	374	204,5	177
АИР 90 L	2,4,6,8	337	390	224,5	200
АИР 100 S	2,4	360	424	246,5	226
АИР 100 L	2,4,6,8	391	455	246,5	226
АИР 112 M	2,4,6,8	435	520	285	246
АИР 132 S	4,6,8	460	546	325	288
АИР 132 M	2,4,6,8	498	584	325	288
АИР 160 S	2	605	720	405	350
АИР 160 S	4,6,8	605	720	405	350
АИР 160 M	2	645	760	405	350
АИР 160 M	4,6,8	645	760	405	350
АИР 180 S	2	630	744	440	375
АИР 180 S	4	630	744	440	375
АИР 180 M	2	680	794	440	375
АИР 180 M	4,6,8	680	794	440	375
АИР 200 М	2	735	850	485	410
АИР 200 М	4,6,8	765	880	485	410
АИР 200 L	2	781	895	485	410
АИР 200 L	4,6,8	811	925	485	410
АИР 225 M	2	835	952	535	460
АИР 225 M	4,6,8	865	1012	535	460
АИР 250 S	2	910	1055	640	545
АИР 250 S	4,6,8,10	910	1055	640	545
АИР 250 M	2	950	1095	640	545
АИР 250 M	4,6,8,10	950	1095	640	545

Установочные и присоединительные размеры

Тип двигателя	Число полюсов	Установочные и присоединительные размеры, мм
		l1	l2	l10	l11	l31	b1	b2	b10	b11	h	h1	h2	h5	h6	h10	d1	d2	d10
АИР 50	2,4	20	20	63	77	32	3	3	80	102	50	3	3	10,2	10,2	6	9	9	5,8
АИР 56	2,4	23	23	71	85	36	4	4	90	116	56	4	4	12,5	12,5	7	11	11	5,8
АИР 63	2,4,6	30	30	80	96	40	5	5	100	129	63	5	5	16	16		14	14	7
АИР 71	2,4,6,8	40	40	90	110	45	6	6	112	135	71	6	6	21,5	21,5	8	19	19	7
АИР 80 А	2,4,6,8	50	50	100	125	50	6	6	125	155	80	6	6	24,5	24,5	9	22	22	10
АИР 80 В	2,4,6,8	50	50	100	125	50	6	6	125	155	80	6	6	24,5	24,5	9	22	22	10
АИР 90 L	2,4,6,8	50	50	125	155	56	8	8	140	175	90	7	7	27	27	10	24	24	10
АИР 100 S	2,4	60	60	112	147	63	8	8	160	200	100	7	7	31	31	12	28	28	12
АИР 100 L	2,4,6,8	60	60	140	175	63	8	8	160	200	100	7	7	31	31	12	28	28	12
АИР 112 M	2,4,6,8	80	80	140	174	70	10	10	190	228	112	8	8	35	35	14	32	32	12
АИР 132 S	4,6,8	80	80	140	174	89	10	10	216	258	132	8	8	41	41	16	38	38	12
АИР 132 M	2,4,6,8	80	80	178	212	89	10	10	216	258	132	8	8	41	41	16	38	38	12
АИР 160 S	2	110	110	178	218	108	12	12	254	294	160	8	8	45	45	20	42	42	15
АИР 160 S	4,6,8	110	110	178	218	108	14	12	254	294	160	9	8	51,5	45	20	48	42	15
АИР 160 M	2	110	110	210	250	108	12	12	254	294	160	8	8	45	45	20	42	42	15
АИР 160 M	4,6,8	110	110	210	250	108	14	12	254	294	160	9	8	51,5	45	20	48	42	15
АИР 180 S	2	110	110	203	253	121	14	14	279	320	180	9	9	51,5	51,5	20	48	48	15
АИР 180 S	4	110	110	203	253	121	16	14	279	320	180	10	9	59	51,5	20	55	48	15
АИР 180 M	2	110	110	241	290	121	14	14	279	320	180	9	9	51,5	51,5	20	48	48	15
АИР 180 M	4,6,8	110	110	241	290	121	16	14	279	320	180	10	9	59	51,5	20	55	48	15
АИР 200 М	2	110	110	267	337	133	16	16	318	395	200	10	10	59	59	25	55	55	19
АИР 200 М	4,6,8	140	110	267	337	133	18	16	318	395	200	11	10	64	59	25	60	55	19
АИР 200 L	2	110	110	305	375	133	16	16	318	395	200	10	10	59	59	25	55	55	19
АИР 200 L	4,6,8	140	110	305	375	133	18	16	318	395	200	11	10	64	59	25	60	55	19
АИР 225 M	2	110	110	310	375	149	16	16	356	425	225	10	10	69	59	28	55	55	19
АИР 225 M	4,6,8	140	140	310	375	149	18	18	356	425	225	11	11	69	64	28	65	60	19
АИР 250 S	2	140	140	310	390	168	18	18	406	490	250	11	11	69	69	30	65	65	24
АИР 250 S	4,6,8,10	140	140	310	390	168	20	20	406	490	250	12	12	79,5	74,5	30	75	70	24
АИР 250 M	2	140	140	349	430	168	18	18	406	490	250	11	11	69	69	30	65	65	24
АИР 250 M	4,6,8,10	140	140	349	430	168	20	20	406	490	250	12	12	79,5	74,5	30	75	70	24

Конструктивные исполнения по способу монтажа: IM2081-IM2082

Конструктивное исполнение по способу монтажа: IM2081 - на лапах с одним цилиндрическим концом вала любого пространственного положения

Конструктивное исполнение по способу монтажа: IM2082 - на лапах с двумя цилиндрическими концами вала любого пространственного положения

Габаритные размеры

Тип двигателя	Число полюсов	Габаритные размеры, мм
		l30	l33	h31	d24
АИР 50	2,4	178	200	130	120
АИР 56	2,4	203	230	141	140
АИР 63	2,4,6	227	261	154	160
АИР 71	2,4,6,8	272,5	316,5	188	200
АИР 80А	2,4,6,8	296,5	350	204,5	200
АИР 80В	2,4,6,8	320,5	374	204,5	200
АИР 90L	2,4,6,8	337	390	224,5	250
АИР 100S	2,4	360	424	246,5	250
АИР 100L	2,4,6,8	391	455	246,5	250
АИР 112M	2,4,6,8	435	520	285	300
АИР 132S	4,6,8	460	546	325	350
АИР 132M	2,4,6,8	498	584	325	350
АИР 160S	2	605	720	405	350
АИР 160S	4,6,8	605	720	405	350
АИР 160M	2	645	760	405	350
АИР 160M	4,6,8	645	760	405	350
АИР 180S	2	630	744	440	400
АИР 180S	4	630	744	440	400
АИР 180M	2	680	794	440	400
АИР 180M	4,6,8	680	794	440	400
АИР 200М	2	735	850	485	450
АИР 200М	4,6,8	765	880	485	450
АИР 200L	2	781	895	485	450
АИР 200L	4,6,8	811	925	485	450
АИР 225M	2	835	952	535	550
АИР 225M	4,6,8	865	1012	535	550
АИР 250S	2	910	1055	640	550
АИР 250S	4,6,8,10	910	1055	640	550
АИР 250M	2	950	1095	640	550
АИР 250M	4,6,8,10	950	1095	640	550

Установочные и присоединительные размеры

Тип двигателя	Число полюсов	Установочные и присоединительные размеры, мм
		l1	l2	l10	l11	l20	l21	l31	b1	b2	b10	b11	h	h1	h2	h5	h6	h10	d1	d2	d10	d20	d22	d25	n	a (град.)
АИР 50	2,4	20	20	63	77	3	8	32	3	3	80	102	50	3	3	10,2	10,2	6	9	9	5,8	100	7	95	4	45
АИР 56	2,4	23	23	71	85	3	10	36	4	4	90	116	56	4	4	12,5	12,5	7	11	11	5,8	115	10	110	5	45
АИР 63	2,4,6	30	30	80	96	3,5	10	40	5	5	100	129	63	5	5	16	16		14	14	7	130	10	130	6	45
АИР 71	2,4,6,8	40	40	90	110	3,5	10	45	6	6	112	135	71	6	6	21,5	21,5	8	19	19	7	165	12	130	7	45
АИР 80А	2,4,6,8	50	50	100	125	3,5	10	50	6	6	125	155	80	6	6	24,5	24,5	9	22	22	10	165	12	130	8	45
АИР 80В	2,4,6,8	50	50	100	125	3,5	10	50	6	6	125	155	80	6	6	24,5	24,5	9	22	22	10	165	12	130	9	45
АИР 90L	2,4,6,8	50	50	125	155	4	12	56	8	8	140	175	90	7	7	27	27	10	24	24	10	215	15	180	10	45
АИР 100S	2,4	60	60	112	147	4	14	63	8	8	160	200	100	7	7	31	31	12	28	28	12	215	15	180	11	45
АИР 100L	2,4,6,8	60	60	140	175	4	14	63	8	8	160	200	100	7	7	31	31	12	28	28	12	215	15	180	12	45
АИР 112M	2,4,6,8	80	80	140	174	4	17	70	10	10	190	228	112	8	8	35	35	14	32	32	12	265	15	230	13	45
АИР 132S	4,6,8	80	80	140	174	5	19	89	10	10	216	258	132	8	8	41	41	16	38	38	12	300	19	250	14	45
АИР 132M	2,4,6,8	80	80	178	212	5	19	89	10	10	216	258	132	8	8	41	41	16	38	38	12	300	19	250	15	45
АИР 160S	2	110	110	178	218	5	15	108	12	12	254	294	160	8	8	45	45	20	42	42	15	300	19	250	16	45
АИР 160S	4,6,8	110	110	178	218	5	15	108	14	12	254	294	160	9	8	51,5	45	20	38	42	15	300	19	250	17	45
АИР 160M	2	110	110	210	250	5	15	108	12	12	254	294	160	8	8	45	45	20	42	42	15	300	19	250	18	45
АИР 160M	4,6,8	110	110	210	250	5	15	108	14	12	254	294	160	9	8	51,5	45	20	48	42	15	300	19	250	19	45
АИР 180S	2	110	110	203	253	5	15	121	14	14	279	320	180	9	9	51,5	51,5	20	48	48	15	350	19	300	20	45
АИР 180S	4	110	110	203	253	5	15	121	16	14	279	320	180	10	9	59	51,5	20	55	48	15	350	19	300	21	45
АИР 180M	2	110	110	241	290	5	15	121	14	14	279	320	180	9	9	51,5	51,5	20	48	48	15	350	19	300	22	45
АИР 180M	4,6,8	110	110	241	290	5	15	121	16	14	279	320	180	10	9	59	51,5	20	55	48	15	350	19	300	23	45
АИР 200М	2	110	110	267	337	5	20	133	16	16	318	395	200	10	10	59	59	25	55	55	15	400	19	350	8	22,5
АИР 200М	4,6,8	140	110	267	337	5	20	133	18	16	318	395	200	11	10	64	59	25	60	55	15	400	19	350	8	22,5
АИР 200L	2	110	110	305	375	5	20	133	16	16	318	395	200	10	10	59	59	25	55	55	15	400	19	350	8	22,5
АИР 200L	4,6,8	140	110	305	375	5	20	133	18	16	318	395	200	11	10	64	59	25	60	55	24	400	19	350	8	22,5
АИР 225M	2	110	110	310	375	5	22	149	16	16	356	425	225	10	10	69	59	28	55	55	24	500	19	450	9	22,5
АИР 225M	4,6,8	140	140	310	375	5	22	149	18	18	356	425	225	11	11	69	64	28	65	60	24	500	19	450	9	22,5
АИР 250S	2	140	140	310	390	5	18	168	18	18	406	490	250	11	11	69	69	30	65	65	24	500	19	450	9	22,5
АИР 250S	4,6,8,10	140	140	310	390	5	18	168	20	20	406	490	250	12	12	79,5	74,5	30	75	70	24	500	19	450	9	22,5
АИР 250M	2	140	140	349	430	5	18	168	18	18	406	490	250	11	11	69	69	30	65	65	24	500	19	450	9	22,5
АИР 250M	4,6,8,10	140	140	349	430	5	18	168	20	20	406	490	250	12	12	79,5	74,5	30	75	70	24	500	19	450	9	22,5

Конструктивные исполнения по способу монтажа: IM3081-IM3082

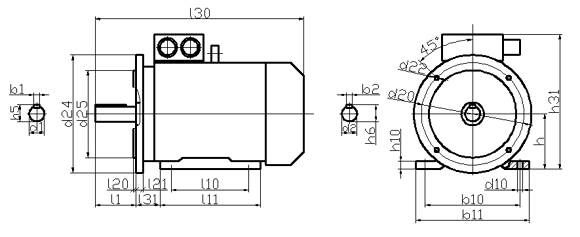

Конструктивное исполнение по способу монтажа: IM3081 - на лапах с одним цилиндрическим концом вала любого пространственного положения

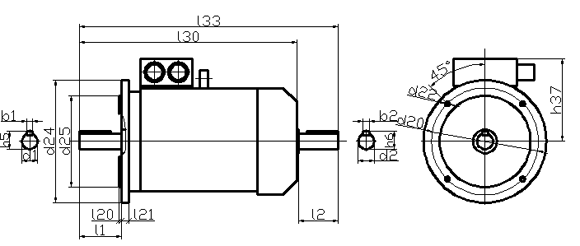

Конструктивное исполнение по способу монтажа: IM3082 - на лапах с двумя цилиндрическими концами вала любого пространственного положения
